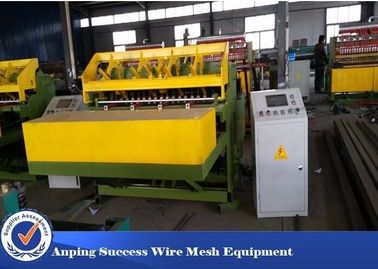

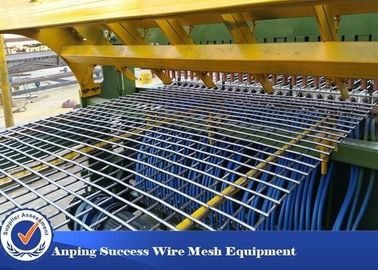

Các máy hàn lưới dây tự động chủ yếu được sử dụng để hàn hàng rào và mái nhà sàn dây điện lưới.
Các quy trình hoạt động: các dây chằng và các phần ngang theo yêu cầu của thiết bị được cắt trước bằng một máy cắt thẳng tự động, các đường cong được đặt trên một đường rãnh dọc tương ứng, và các sợi ngang được đặt vào một đường rãnh dọc tương ứng và một bộ phận nạp nằm xuống được điều khiển tự động tẩy và hàn thông qua một động cơ bước tương ứng; động cơ bước kiểm soát một quá trình vẽ lưới để đảm bảo lưới chính xác và thống nhất.
Cả hai kích thước lưới và các thông số hàn được thiết lập bởi đầu vào trực tiếp trên một bảng điều khiển hoạt động, mà là đơn giản và chính xác trong hoạt động ..
Đường kính dây | 3-6mm | Điện áp định mức | 380V |
Khẩu độ hàn | 50 * 50-300 * 300mm | Công suất định mức | 750kva |
Chiều rộng hàn | 2500mm | Kích thước | 6x3.2x1.8m |
Lượng Warp | 48 | Trọng lượng máy | 4,2t |
Tốc độ hàn | 60 lần / phút | độ dài lưới hàn | 6-12 m |
Quá trình làm việc
1. Cho ăn: dây chéo và dây Line là cả dây cắt sẵn. Dây chéo được nạp vào khuôn bằng tay sau đó dây giảm autoamticlly, trong khi dây dây được tự động nạp bởi động cơ servo.
2.Kết nối: Máy chính bắt đầu hàn và thông qua một công nghệ điều khiển đồng bộ, cả thời gian hàn kiểm soát nhánh và thời gian hàn được điều khiển bằng hệ thống lập trình kỹ thuật số PLC, và kích thước lỗ chân lông có thể được điều chỉnh chỉ bằng đầu vào trực tiếp trên bảng điều khiển màn hình cảm ứng ; điện hàn là khí nén, và áp lực hàn có thể được điều chỉnh một cách dễ dàng và trực giác.
3. Xử lý bề mặt: Động cơ servo điều khiển quá trình vẽ lưới tự động cho đến khi lưới hàn hoàn toàn và hệ thống kết nối và xả lưới tự động được bắt đầu; việc hàn lưới tiếp theo được bắt đầu.
Máy được giới thiệu

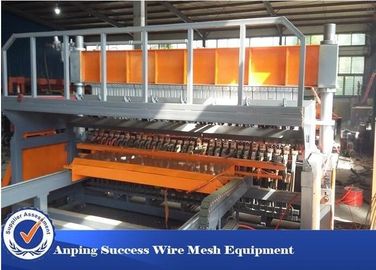

Máy hàn lưới bằng khí nén được sử dụng trong sản xuất dây chuyền sản xuất dây chuyền đã được làm thẳng và cắt, đơn giản và nhỏ gọn để sản xuất hàng loạt các lưới thép nhỏ và vừa, có thể được hàn, và hàng rào lưới hàn khác. Nguyên lý hàn điện đa giai đoạn điện, thanh thẳng đứng, thanh ngang theo yêu cầu thiết kế, hàn thành lưới vững chắc. Thích hợp có thể được cán nguội bằng thép thanh thép, thanh cán nóng hoặc cán nguội thanh thép.
Phụ kiện
1. bình không khí
2. máy nén khí
3. dây thẳng và máy cắt
4. cuộn dây
Các thông số kỹ thuật
Mô hình: | JG-05 | Chiều rộng mạng: | 2500mm |
---|---|---|---|
Tốc độ làm việc: | 60 | Công suất định mức: | 2000KVA |
Kích thước Máy Chủ: | 4 * 3,4 * 2,6 m | Cân nặng: | 8t |
Đường kính dây | 5mm-12mm | Cho ăn warp | Cắt trước |
Khoảng cách | Min. 50mm | Cho bú | Cắt trước |
Khoảng cách Warp | 100mm-300mm | Cung cấp năng lượng | AC380V-440V |
Lượng Warp | 26 | Chiều rộng hàn | 2500mm |
Chiều dài lưới | 12 phút | Tốc độ hàn | 45 lần / phút |
Kích thước | 10 * 3,4 * 1,8 (m) | Khả năng hàn | 12mm + 12mm |
Máy đã giới thiệu

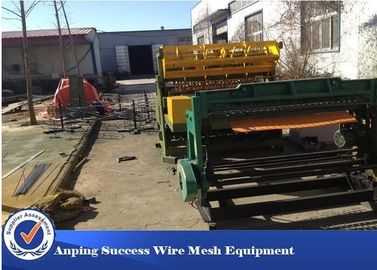

Máy được sử dụng kỹ thuật điều khiển đồng bộ, cả thời gian hàn hàn không liên tục đều là hệ thống lập trình kỹ thuật số PLC, trong đó bảng điều khiển đầu vào cho màn hình cảm ứng, hoạt động linh hoạt hơn, hợp lý hơn và có đặc tính nén, phụ phụ. Ưu điểm lớn nhất của máy là: kích thước giữa sợi ngang và sợi dây của một lỗ có thể xuất hiện trong cùng một môi trường.
Sử dụng cơ
Hàng rào (hàng rào đường, đường sắt), với một tầng rót trên.
Tham số máy
Đường kính dây hàn | 3mm-6mm | Điện áp định mức | 380V |
Khẩu độ hàn | 50 * 50-300 * 300mm | Điện áp định mức | 750KVA |
Chiều rộng hàn | 2500mm | Kích thước | 6 * 3,2 * 1,8 m |
Số lượng sợi dọc | 48 | Trọng lượng máy | 4,2t |
Tốc độ hàn (nhịp / phút) | 60 |
Chế độ cho ăn
Wefts được cắt bỏ trong một chế độ làm thẳng, dây chằng là cuộn dây.
Cơ chế tẩy trống bằng tời lấy vật liệu từ phễu và đồng nhất và chính xác trong việc tẩy, mắt lưới không cần hàn ở chế độ cắt tỉa do các khe gọn gàng (hàn hoàn toàn tự động); một công nghệ điều khiển đồng bộ điện tử được thông qua, cả hàn thời gian và kiểm soát chi nhánh hàn được hình thành bởi một mạch tích hợp kỹ thuật số, độ chính xác kiểm soát cao, thể thao hàn vững chắc, và vết bỏng không thể được hình thành.
Vỏ được kéo bởi một thanh kéo đàn hồi và một thiết bị định vị lưới, do đó các lưới dễ dàng điều chỉnh một chút và độ chính xác về chiều cao, và khẩu độ của mắt lưới hàn có thể được điều chỉnh ngẫu nhiên ở một dải nhất định.
Ứng dụng
lưới canh tác và mắt lưới chăn nuôi gia cầm
Đường kính dây | 1,8-3,2mm | Điện áp định mức | 380V-420V (tùy chỉnh) |
Khẩu độ hàn | 25 * 25-200 * 200mm | Công suất định mức | Tùy chỉnh |
Chiều rộng hàn | 1200mm | Kích thước | 1.8x2.5x1.8m |
Lượng Warp | 25 | Trọng lượng máy | 3.2t |
Tốc độ hàn | 80times / phút | Chiều dài hàn | Tùy chỉnh |
Các thông số trên có thể được tùy chỉnh theo yêu cầu của khách hàng.
Phụ kiện
1. dây thẳng và máy cắt
2. cuộn dây
Thông số kỹ thuật
Máy hàn lưới tự động JG
1. Chiều rộng: 1200mm-3000mm
2. Đường kính dây: 1.4mm-2.5mm
3. lưới: 50 * 50-200 * 200mm
Máy hàn lưới tự động JG
Tính đặc thù: Hỗ trợ kiểu hộp, độ ổn định cao, tiếng ồn thấp, E-Machine trong một, thẳng và gửi dây tự động. Được sử dụng cho lưới thép hàn 1.4-2.5mm
Đường kính dây hàn | 1,4-2,5mm | Điện áp định mức | 380V, 420V (tùy chỉnh) |
Khẩu độ hàn | 50X50-200X200MM | Công suất định mức | Tùy chỉnh |
Chiều rộng hàn | 1200mm | Kích thước | 1.8x2.5x1.8m |
Lượng Warp | 25 | Trọng lượng máy | 3.2t |
Tốc độ hàn | 80times / phút |
