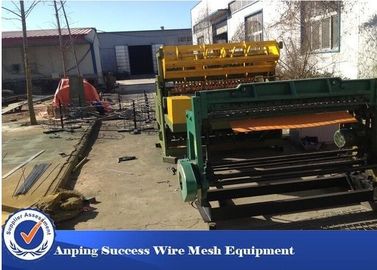

Miêu tả
Máy này sử dụng kỹ thuật điều khiển đồng bộ điện, cả thời gian hàn và hàn riêng đều là các mạch tích hợp kỹ thuật số, độ chính xác cao, hiệu suất ổn định, các khớp nối vững chắc, không bị cháy. lưới gọn gàng cạnh, không cắt cạnh.Nếu mạng bằng cách sử dụng dây đàn hồi và thiết bị định vị lưới, dễ dàng để làm cho lưới tinh chỉnh tốt, độ rộng lưới độ chính xác cao, khẩu độ hàn có thể được điều chỉnh trong một phạm vi xác định trước.
Sử dụng máy bay
1. lưới xây dựng (mạng lưới bảng estazolam, mạng lưới địa nhiệt, lưới hạt, phòng hoa với lưới).
2. Với văn hoá ròng (lồng, lồng thỏ, lồng cáo) và những thứ tương tự.
đường kính dây hàn | 2,5-4,0mm | điện áp định mức | 380 v |
khẩu độ hàn | 50 * 50-200 * 200mm | công suất định mức | tập quán |
khoảng cách ren | 100-300mm | tổng kích thước | 1,8 * 2,5 * 1,8 m |
độ rộng hàn | 1200mm | cân nặng | 3.2T |
tốc độ hàn | 60 giờ / phút | ||
số lượng các mối hàn | tập quán |
Quá trình làm việc
1. Cho ăn: dây chéo và dây Line là cả dây cắt sẵn. Dây chéo được nạp vào khuôn bằng tay sau đó dây giảm autoamticlly, trong khi dây dây được tự động nạp bởi động cơ servo.
2.Kết nối: Máy chính bắt đầu hàn và thông qua một công nghệ điều khiển đồng bộ, cả thời gian hàn kiểm soát nhánh và thời gian hàn được điều khiển bằng hệ thống lập trình kỹ thuật số PLC, và kích thước lỗ chân lông có thể được điều chỉnh chỉ bằng đầu vào trực tiếp trên bảng điều khiển màn hình cảm ứng ; điện hàn là khí nén, và áp lực hàn có thể được điều chỉnh một cách dễ dàng và trực giác.
3. Xử lý bề mặt: Động cơ servo điều khiển quá trình vẽ lưới tự động cho đến khi lưới hàn hoàn toàn và hệ thống kết nối và xả lưới tự động được bắt đầu; việc hàn lưới tiếp theo được bắt đầu.

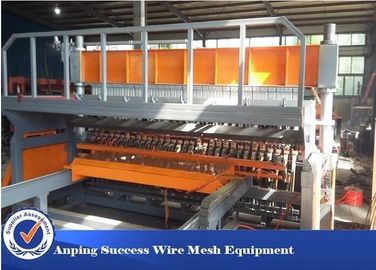

Máy được giới thiệu
Máy hàn lưới bằng khí nén được sử dụng trong sản xuất dây chuyền sản xuất dây chuyền đã được làm thẳng và cắt, đơn giản và nhỏ gọn để sản xuất hàng loạt các lưới thép nhỏ và vừa, có thể được hàn, và hàng rào lưới hàn khác. Nguyên lý hàn điện đa giai đoạn điện, thanh thẳng đứng, thanh ngang theo yêu cầu thiết kế, hàn thành lưới vững chắc. Thích hợp có thể được cán nguội bằng thép thanh thép, thanh cán nóng hoặc cán nguội thanh thép.
Phụ kiện
1. bình không khí
2. máy nén khí
3. dây thẳng và máy cắt
4. cuộn dây
Các thông số kỹ thuật
Mô hình: | JG-05 | Chiều rộng mạng: | 2500mm |
---|---|---|---|
Tốc độ làm việc: | 60 | Công suất định mức: | 2000KVA |
Kích thước Máy Chủ: | 4 * 3,4 * 2,6 m | Cân nặng: | 8t |
Đường kính dây | 5mm-12mm | Cho ăn warp | Cắt trước |
Khoảng cách | Min. 50mm | Cho bú | Cắt trước |
Khoảng cách Warp | 100mm-300mm | Cung cấp năng lượng | AC380V-440V |
Lượng Warp | 26 | Chiều rộng hàn | 2500mm |
Chiều dài lưới | 12 phút | Tốc độ hàn | 45 lần / phút |
Kích thước | 10 * 3,4 * 1,8 (m) | Khả năng hàn | 12mm + 12mm |
Máy đã giới thiệu
Máy được sử dụng kỹ thuật điều khiển đồng bộ, cả thời gian hàn hàn không liên tục đều là hệ thống lập trình kỹ thuật số PLC, trong đó bảng điều khiển đầu vào cho màn hình cảm ứng, hoạt động linh hoạt hơn, hợp lý hơn và có đặc tính nén, phụ phụ. Ưu điểm lớn nhất của máy là: kích thước giữa sợi ngang và sợi dây của một lỗ có thể xuất hiện trong cùng một môi trường.
Sử dụng cơ
Hàng rào (hàng rào đường, đường sắt), với một tầng rót trên.
Tham số máy
Đường kính dây hàn | 3mm-6mm | Điện áp định mức | 380V |
Khẩu độ hàn | 50 * 50-300 * 300mm | Điện áp định mức | 750KVA |
Chiều rộng hàn | 2500mm | Kích thước | 6 * 3,2 * 1,8 m |
Số lượng sợi dọc | 48 | Trọng lượng máy | 4,2t |
Tốc độ hàn (nhịp / phút) | 60 |

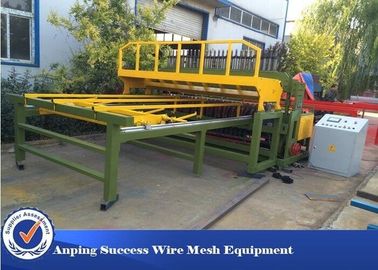

Dây chuyền gia công cơ khí gia cố cốt thép chủ yếu được sử dụng để sản xuất cốt thép xây dựng gia cố.
Chế độ cho ăn: các sợi dọc và các phần ngang theo yêu cầu của thiết bị được cắt trước bằng máy cắt thẳng tự động, các sợi dây được đặt trên một dây dẫn tương ứng thấm vào khuôn của người lao động, và các sợi ngang được đặt vào một rãnh chỗ đặc biệt và được kiểm soát để tẩy tự động thông qua một động cơ servo.
Máy hàn: Máy chính bắt đầu hàn: máy sử dụng công nghệ điều khiển đồng bộ, cả thời gian hàn kiểm soát nhánh và thời gian hàn được điều khiển bằng hệ thống lập trình kỹ thuật số PLC và kích thước lỗ có thể được điều chỉnh chỉ bằng đầu vào trực tiếp trên bảng điều khiển màn hình cảm ứng ; một quá trình hàn được hoàn thành trên cơ sở áp suất lò xo.
Kết thúc hàn: Động cơ servo điều khiển quá trình vẽ lưới tự động cho đến khi lưới hàn hoàn toàn và hệ thống kết nối và xả lưới tự động được bắt đầu; việc hàn lưới tiếp theo được bắt đầu.
Đường kính dây | 5mm-12mm | Cho ăn warp | Cắt trước |
Khoảng cách | Min 50mm | Cho bú | Cắt trước |
Khoảng cách Warp | 100mm-300mm | Cung cấp năng lượng | AC380V-440V |
Lượng Warp | 26 | Chiều rộng hàn | 2500mm |
Chiều dài lưới | 12 phút | Tốc độ hàn | 45 lần / phút |
Kích thước | 10 * 3,4 * 1,6 (m) | Khả năng hàn | 12mm + 12mm |
Các thông số trên có thể được tùy chỉnh theo yêu cầu của khách hàng.

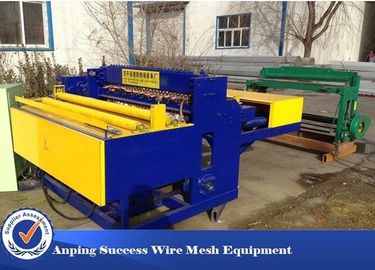

Máy hàn dây
1. YW-DHW6,7,2,5m loạt các máy hàn dây lưới, đưa đón gửi loại dây ngang và phù hợp cho
Máy hàn dây
2. Máy này sử dụng thủy lực bucking để cuộn up.Lower tiếng ồn, với lưới đồng nhất, được sử dụng cho guardrail cao.
3. Nó cũng có thể được sử dụng để hàn lưới thông thường khi nó không bị uốn cong.
Chiều rộng (mm) | Loại 6 × 1 " | 1828-1524 |
Loại 7 × 1 " | 2133,6-1828,5 | |
2,5 m × 1 "loại | 2500-1828,8 | |
Kích thước lưới (mm) | 1 "-4" | |
Uốn dây | 2 " | |
Đường kính dây (mm) | 1,5-2,75 | |
Đường kính uốn | 1,5-2,6 | |
Tốc độ hàn | 65-75 | |
Tốc độ thủy lực | 55-60 | |
Áp lực nước | 5-7mpa | |
Quyền lực | 380 / 220V 50-60HZ | |
Chiều dài cuộn (mm) | 90 phút |
