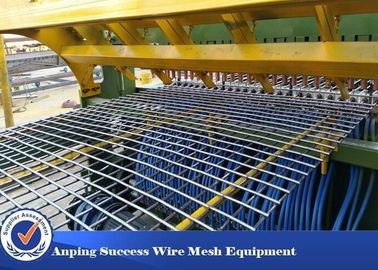

Các máy hàn lưới dây tự động chủ yếu được sử dụng để hàn hàng rào và mái nhà sàn dây điện lưới.
Các quy trình hoạt động: các dây chằng và các phần ngang theo yêu cầu của thiết bị được cắt trước bằng một máy cắt thẳng tự động, các đường cong được đặt trên một đường rãnh dọc tương ứng, và các sợi ngang được đặt vào một đường rãnh dọc tương ứng và một bộ phận nạp nằm xuống được điều khiển tự động tẩy và hàn thông qua một động cơ bước tương ứng; động cơ bước kiểm soát một quá trình vẽ lưới để đảm bảo lưới chính xác và thống nhất.
Cả hai kích thước lưới và các thông số hàn được thiết lập bởi đầu vào trực tiếp trên một bảng điều khiển hoạt động, mà là đơn giản và chính xác trong hoạt động ..
Đường kính dây | 3-6mm | Điện áp định mức | 380V |
Khẩu độ hàn | 50 * 50-300 * 300mm | Công suất định mức | 750kva |
Chiều rộng hàn | 2500mm | Kích thước | 6x3.2x1.8m |
Lượng Warp | 48 | Trọng lượng máy | 4,2t |
Tốc độ hàn | 60 lần / phút | độ dài lưới hàn | 6-12 m |
Thông số kỹ thuật

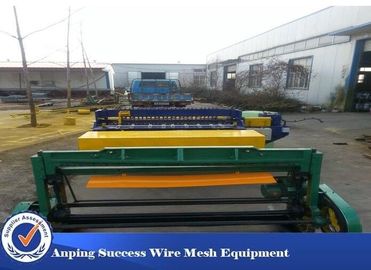

Máy hàn lưới tự động JG
1. Chiều rộng: 1200mm-3000mm
2. Đường kính dây: 1.4mm-2.5mm
3. lưới: 50 * 50-200 * 200mm

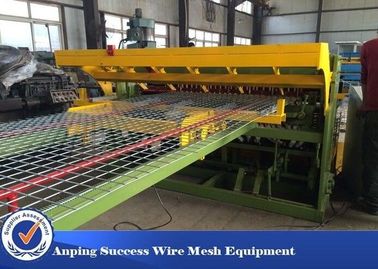

Máy hàn lưới tự động JG
Tính đặc thù: Hỗ trợ kiểu hộp, độ ổn định cao, tiếng ồn thấp, E-Machine trong một, thẳng và gửi dây tự động. Được sử dụng cho lưới thép hàn 1.4-2.5mm
Đường kính dây hàn | 1,4-2,5mm | Điện áp định mức | 380V, 420V (tùy chỉnh) |
Khẩu độ hàn | 50X50-200X200MM | Công suất định mức | Tùy chỉnh |
Chiều rộng hàn | 1200mm | Kích thước | 1.8x2.5x1.8m |
Lượng Warp | 25 | Trọng lượng máy | 3.2t |
Tốc độ hàn | 80times / phút |
Chế độ cho ăn : cuộn ăn
Thiết bị cắt ngang chính xác và thiết bị định vị trục được cung cấp cho các sợi ngang để đảm bảo rằng các sợi ngang không phải cắt tỉa do độ dài phù hợp và các cạnh gọn gàng.
Hàn : hàn hoàn toàn tự động
Một công nghệ điều khiển đồng bộ điện tử được thông qua, cả hàn thời gian và hàn điều khiển chi nhánh được hình thành bởi một mạch tích hợp kỹ thuật số, độ chính xác kiểm soát là cao, thể thao hàn vững chắc, và các dấu hiệu cháy không thể được hình thành ..
Sản phẩm hoàn thiện : miếng vụn, lưới cuộn (tùy chọn)
Vỏ được kéo bởi một thanh kéo đàn hồi và một thiết bị định vị lưới, do đó các lưới dễ dàng điều chỉnh một chút và độ chính xác về chiều cao, và khẩu độ của mắt lưới hàn có thể được điều chỉnh ngẫu nhiên ở một dải nhất định.
Ứng dụng:
Sàn xây dựng, mắt lưới Shiloh, lưới địa nhiệt, mắt lưới, mắt lưới hoa
Đường kính dây hàn | 1,4-2,5mm | Điện áp định mức | 380V, 420V (tùy chỉnh) |
Khẩu độ hàn | 50X50-200X200MM | Công suất định mức | Tùy chỉnh |
Chiều rộng hàn | 1200mm | Kích thước | 1.8x2.5x1.8m |
Lượng Warp | 25 | Trọng lượng máy | 3.2t |
Tốc độ hàn | 80times / phút |
Các thông số trên có thể được tùy chỉnh theo yêu cầu của khách hàng.
Sự miêu tả
Công nghệ điều khiển đồng bộ, thời gian hàn và hàn phụ điều khiển được quản lý bởi hệ thống điều khiển máy tính cá nhân công nghiệp, phần mềm điều khiển dựa trên hệ điều hành Windows, giao diện người-máy tính, hoạt động thông minh và cá nhân hóa hơn. Warp sử dụng thức ăn cuộn dây và cho ăn liên tục, và sắp xếp, hàn, cắt và vận chuyển được tự động hoàn tất. Dây rút được kiểm soát bởi động cơ servo, kích thước lưới chính xác hơn so với điều khiển động cơ bước, mắt lưới có kích thước khác nhau xuất hiện theo hướng dọc trên cùng một lưới.
Ứng dụng
Đường cao tốc, đường sắt, cầu, hàng rào (hàng rào lưới, lưới hàng rào), xây dựng (sàn lót trên lưới)
Đường kính dây hàn | 5-12mm | Định mức điện áp | 380V |
Khẩu độ hàn | Khoảng cách từ 100-300mm, khoảng cách Warp 100-300mm | Công suất danh nghĩa | 1820KVA |
Chiều rộng hàn | 2500mm | Tỷ lệ hàn | 30 lần / phút |
Số lượng Warp (Điểm hàn) | 26 | Kích thước tổng thể | 20x3.6x2.5M |
Lợi thế
Đặc tính lớn nhất của nó là phá vỡ tình huống mà hàng rào lưới dây không thể liên tục được sản xuất bằng cách cuộn dây và thay đổi những điều nhỏ nhặt của việc thay đổi mỗi mùa xuân áp lực tiếp xúc vì đường kính dây khác nhau và áp lực tại chỗ hàn có thể được thay đổi bằng cách thay đổi một chút áp suất hình trụ.
Sự miêu tả
Các thiết bị lấy thép và các kim loại khác làm cơ thể và composite nhựa công nghệ cao như lớp phủ, vì vậy nó chống lại axit mạnh, kiềm mạnh và ăn mòn khí. Thiết bị nhúng nhựa thích hợp với đường sắt cao tốc, sân bay, đường sắt và đường sắt cách ly đô thị, dây và thanh bảo vệ dân dụng, hàng thể thao, vật liệu chống ăn mòn, hàng thủ công và các mặt hàng khác.
Thân thiện với môi trường và không ô nhiễm, không rỉ trong hơn 30 năm, màu sáng và sạch, màu sắc khác nhau, sản phẩm cập nhật lý tưởng của sơn kim loại.
Dây chuyền sản xuất lưới tự động PVC hàng rào
Sản phẩm này được sử dụng để sản xuất thạch cao cách điện với PVC
Các vật liệu được sử dụng là 1, PVC film 2, keo dung môi
Quy trình chính là hệ thống phủ Coat và Hệ thống Tráng mầu Comma
Đường kính dây | 0,8-3,5mm |
Kích thước tổng quan | 15x2.0x1.8m |
Sức mạnh chính | 22 kw |
Tối đa | 90 kg |
Thành phần chính
1. Tháo gỡ 1 bộ |
2. Đầu mạ ống 1 bộ lò 4m |
3. Tiêu đề sơn phủ 1 bộ |
4. Bộ Pedrail 3 |
5. Pedrail 3 bộ |
6. Thùng làm nguội 4m |
7. Khung lưu trữ 1 bộ |
8. Rewinder 1 bộ |
9. Chuyển hệ thống chữa trị 1 bộ |
10. Hệ thống kiểm soát 1 bộ |
11. Hệ thống thông gió 1 bộ |
12. Bộ khung máy 1 |
Đặc điểm kỹ thuật (hình cơ)
1. Lớp phủ bề rộng 1300mm |
2. Tổng công suất khoảng 95 K |
3. Trục lăn +/- 2,5mm |
4. Phân phối lớp phủ +/- 0.003 |
5. Tốc độ máy 5-30m / phút tốc độ 0-22m / phút |
6. Phương pháp làm khô Nhiệt bằng hơi nước |
7. Kiểm soát nhiệt độ Max. 120C +/- 5C |
8. Độ dày của keo Min.0.02 (keo khô) |
9. Người mua sẽ chuẩn bị |
Hệ thống sưởi ấm
nén khí nén 7kgf / cm2 7.5HP

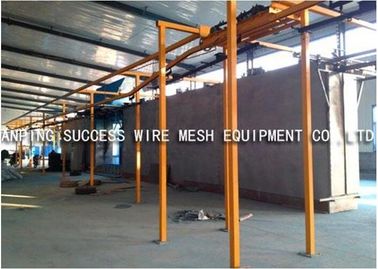

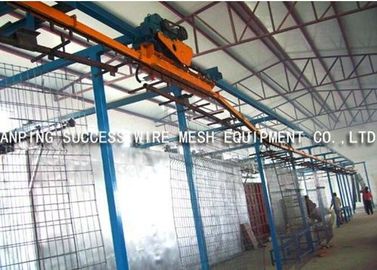

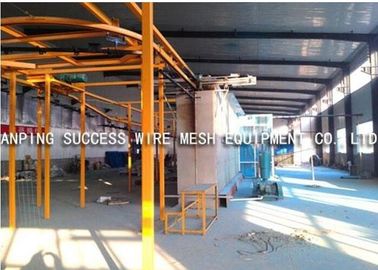

Dây chuyền sản xuất lưới lưới PVC bán tự động
kích thước bảng | <= 3000mm * 2000mm |
tốc độ sản xuất | > = 40pieces / h |
hoàn toàn quyền lực | 570kw |
toàn bộ khu vực | 42000 * 12000 * 5000mm |
Bộ phận máy móc: |
1. Hệ thống làm nóng trước |
a, tổng số tiêu chuẩn: 11520 * 1060 * 3360 (mm) |
b, kích thước bên trong: 11400 * 700 * 3000 (mm) |
c, độ dày lớp cách điện: 180mm với len đá |
d, vật liệu phòng nóng trước: bảng sắt |
e, cửa phòng nóng trước: tự động |
2. Củng cố hệ thống |
3. Hệ thống sưởi ấm |
4. Hệ thống PVC tráng |
5. treo máy vận chuyển |
6. Hệ thống kiểm soát |
